 GWDB高壓就地?zé)o功補償裝置

一、裝置概述

本裝置用于0.4kV—10kV電動機的無功補償,其安裝在電動機機旁,相比系統的集中無功補償具有更加靈活、節能效率更高的特點。同時,有助于電動機的起動,可減小電動機起動時對電網的沖擊。亦可與液體電阻軟起動裝置同時使用。

該裝置由優質電容器組成,與電動機就近并聯,共用一套開關;電動機投運時,電容器亦投入,從而實現對電動機的無功功率補償功能。

二、適用范圍

可廣泛應用于冶金、礦山、建材、石油、化工、市政等行業的三相交流電力系統中。

三、使用環境

環境溫度:-10℃~+40℃

相對濕度:不超過85%

海拔高度:小于1000m

安裝地點無劇烈振動,地面傾斜度不超過50

安裝地點無導電及爆炸性塵埃,無腐蝕性氣體

供電電源符合國家標準規定,沒有較強的諧波分量。

注:若有特殊環境使用條件,請在訂貨時與我公司申明和協商。

四、裝置的組成

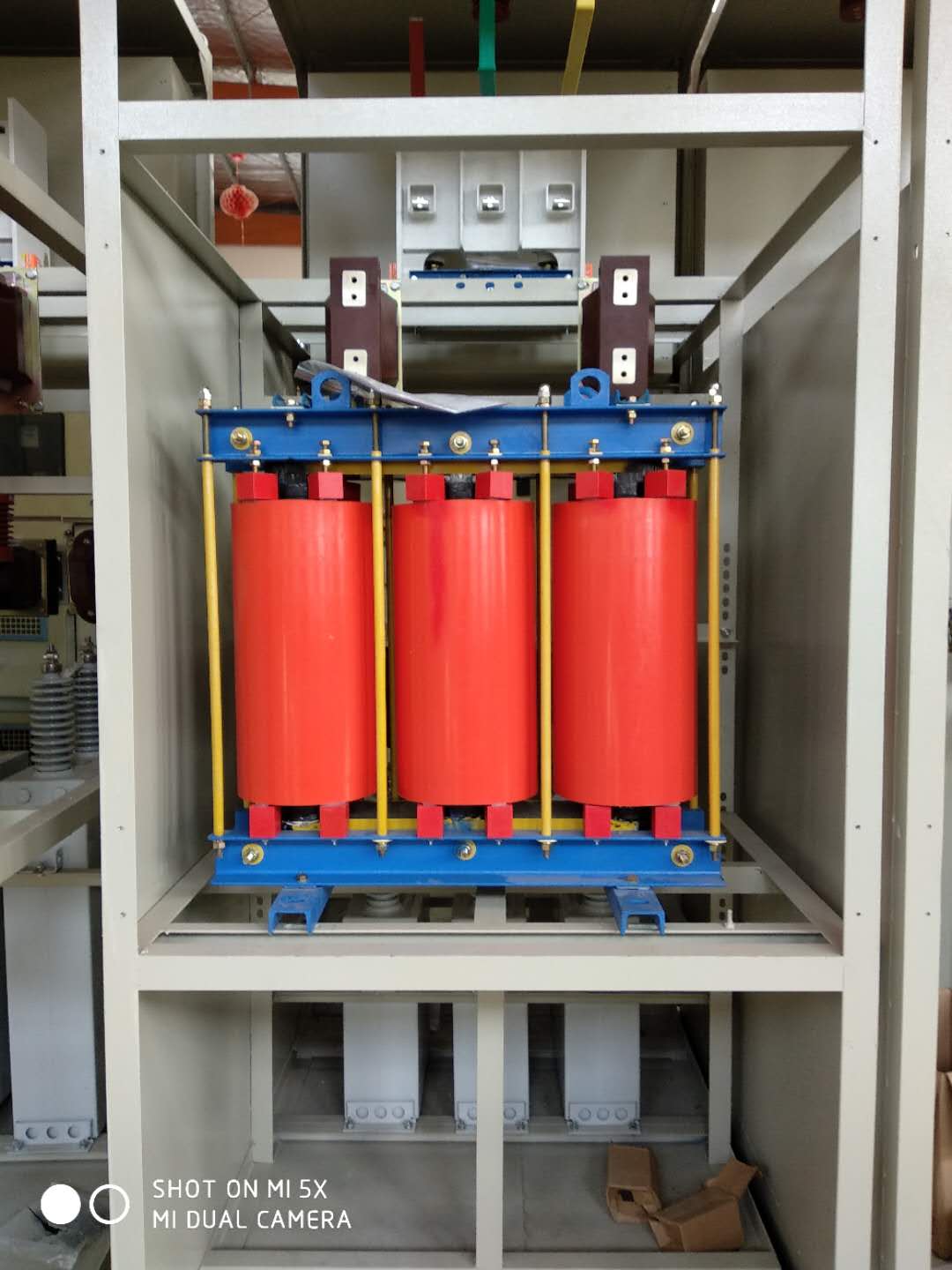

本裝置由電流互感器,避雷器,并聯電容器,串聯電抗器,熔斷器組成。

五、安裝與調試

1、按照隨機圖紙要求進行并柜安裝,并連接好電源進線。

2、按照隨機圖紙連接各柜間聯鎖線及外接連線。

3、噴逐式熔斷器尾線穿越彈簧掛線環,在彈簧掛線環上尾線一定要繞一圈。

4、調試前,應檢查操動機構是否靈活可靠,操作力應正常,各器件均應處在正常位置

5、接通電源后,應檢查各柜內的控制信號、保護及照明等確認無誤,在高壓不送電的情況下動作正常,并對電容開關柜進行相應的保護整定及試動作正常后,方可進行聯機調試。

注:1.在對電容器進行維修或更換時,必須確認支路斷電并對電容器進行強制放電后方可進行操作。

    2.更換噴逐式熔斷器時,熔斷器尾線穿越彈簧掛線環,在彈簧掛線上尾線一定要繞一圈。



六、日常維護

由于裝置采取了全面的繼電保護,因此,應密切注意各信號屏上相關的故障報警信號,并及時對故障進行排除,以免引起更重大的事故。除此以外,加強日常的檢查、維護工作,可以減少或避免故障的發生。

對于運行時能進室檢查的,應對以下內容進行日常檢查:

1、檢查電容器的外殼是否膨脹,對于超過允許膨脹度的電容器,應當及時更換為好。

2、檢查電容器有無瓷套管破碎、漏油等現象,還要檢查接頭是否發熱,放電裝置是否良好,通風裝置是否良好。

3、運行環境溫度是重要的監視項目。溫度不超出允許范圍是保證電容器、電抗器安全運行和預定使用年限的重要條件。除此之外,電壓、電流也是日常監視的重要內容。

除以上日常檢查以外,還應每年停電清掃檢查2次。主要檢查各部接點的接觸情況(螺絲的松緊)、放電回路的完整性、接地線的完好程度等,清掃外殼、絕緣子以及支架上的灰塵。還要同時檢查斷路器和繼電保護裝置。

當裝置發生故障跳閘、保護熔斷器熔斷時,應立即停電進行檢查。
