XGN2型高壓開關柜為箱型固定封閉式設備
一、 概述
XGN2型高壓開關柜為箱型固定封閉式設備(簡稱開關柜),用于工礦、企業變配電站3、6、10KV三相交流50HZ系統中作為接受與分配電能之用,特別適合于頻繁操作的場合,其基本骨架為角鋼焊接而成。
本開關柜符合國家標準GB3906-1991《3~35KV交流金屬封閉開關設備》的要求,并且有兩部提出的“五防”閉鎖功能(防止誤分、誤合斷路器;防止帶負荷誤分、誤合隔離開關防止帶電關合接地開關;防止接地開關閉合時接通來源;防止誤入帶電間隔)。
本開關柜的主開關采用真空接觸器或VS1-10(12)系列真空斷路器。隔離開關采用GN□-10大電流隔離開關系列產品。
二、 產品使用環境條件
1、環境溫度:上限+40℃,下限-25℃;
2、海拔高度不超過1000m;
3、相對濕度:日平均值不大于95%,月平均值不大于90%;
4、水蒸氣壓:日平均值不大于2.2×10‾³Mpa;
5、地震裂度不超過8度;
6、沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。

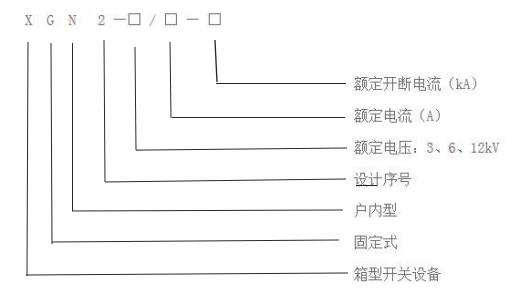

三、 產品系列及主要規格
四、 產品主要技術數據
控制電機電源頻率50HZ,額定電壓3-10kV,定子額定電流至2000A。對不同規格的電機根據電機技術數據確定主回路、控制回路各電器元件的參數??赏后w電阻起動器、電抗器、頻敏變阻器等配套控制、起動電機。
本開關柜設有過流、速斷、欠壓、接地等保護裝置。
3.1 開關柜的技術數據見表1
表1
序號 |
項 目 |
單位 |
技 術 參 數 |
1 |
額定電壓 |
kV |
3; 6; 10 |
2 |
最高工作電壓 |
kV |
3.6; 7.6; 12 |
3 |
額定電流 |
A |
5~2500 |
4 |
額定短路開斷電流 |
kA |
16; 20; 31.5; 40 |
5 |
額定短路關合電流 |
kA |
40; 50; 80; 100 |
6 |
額定動穩定電流 |
kA |
40; 50; 80; 100 |
7 |
額定熱穩定電流 |
kA |
16; 20; 31.5; 40 |
8 |
額定熱穩定時間 |
s |
4 |
9 |
防護等級 |
|
IP2X |
10 |
母線系統 |
|
單母線 |
11 |
操作方式 |
|
電磁式、彈簧儲能式 |
12 |
外形尺寸(寬X深X高) |
mm |
1100X1200X2650(1000A以下) |
3.2真空斷路器及操作機構的技術數據見表2
表2
名 稱 |
單位 |
VS1-12/630 -20/25 |
VS1-12/1250 -20/25/31.5 |
VS1-12/1600-31.5 VS1-12/2000-31.5 VS1-12/2500-31.5 |
額定電壓 |
kV |
10 |
||
最高工作電壓 |
kV |
12 |
||
額定電流 |
A |
630 |
1250 |
1600。、2000、2500 |
額定頻率 |
Hz |
50 |
||
額定開斷電流(有效值) |
kA |
20 、25 |
20、25、31.5 |
31.5 |
額定關合電流(蜂值) |
kA |
50 、63 |
50、63、80 |
80 |
額定熱穩定電流(有效值) |
kA |
20 、25 |
20、25、31.5 |
31.5 |
額定動穩定電流(蜂值) |
kA |
50 、63 |
50、63、80 |
80 |
熱穩定時間 |
s |
4 |
||
機械壽命 |
次 |
20000 |
||
額定短路開斷電流開斷次數 |
次 |
30(50) |
||
真空滅弧室真空度 |
Pa |
不低于6.5X10-2 |
||
燃弧時間 |
ms |
≤20 |
3.3 GN30—12隔離開關技術參數見表3
表3
名 稱 |
單位 |
GN30-12/400 -12.5 |
GN30-12/630 -20 |
GN30-12/1000 -31.5 |
|
GN30-12D/400-12.5 |
GN30-12D/630 -20 |
GN30-12D/1000-31.5 |
|||
額定電壓 |
kV |
10 |
|||
最高工作電壓 |
kV |
12 |
|||
額定電流 |
A |
400 |
630 |
1000 |
|
4s熱穩定電流(有效值) |
kA |
12.5 |
20 |
31.5 |
|
動穩定電流(蜂值) |
kA |
31.5 |
50 |
80 |
|
額定絕緣水平 |
1.2/50μs雷電沖擊耐壓 |
kV |
75 |
||
1min工頻耐壓 |
kV |
42 |
五、 產品外形與結構
圖1 開關柜尺寸1200*1200*2650
1、產品外形圖見圖1
2、開關柜的安裝尺寸見安裝布置圖
3、結構
本開關柜為固定封閉金屬箱式結構,柜體骨架由角鋼焊接而成。柜內分為高壓室、繼電器室。室與室之間用鋼板隔開。
開關柜上部為隔離開關,真空接觸器下接線端子與電流互感器連接,真空接觸器上接線端子與隔離開關的接線端子相連。開關柜底部為零序電流互感器,用以保護接地故障。
六、使用說明
此高壓開關柜和液阻柜配套使用,在電氣方面有連鎖,請不要單獨使用。配套設備使用步驟請嚴格按照下列說明進行:
1.液阻柜和高壓開關柜電氣連鎖
按照電氣原理圖,把故障連鎖信號,液阻切除信號,隔離開關被妥信號,分閘控制,連鎖到液阻柜;控制電源來自現場AC220V電源。
2.線路檢查,初步調試
檢查連鎖電路完畢后,合上液阻柜和高壓開關柜的控制電源開關QF,液阻柜極板會上行,備妥信號燈會亮, 這時才可以推上隔離開關,如果液阻柜有故障或者備妥燈不亮,禁止推上隔離開關。
3.電機的啟動和停止
電機的啟動和停止都在液阻柜上進行,此外高壓開關柜有急停按鈕SB21。電機停止后請把隔離開關斷開。電機啟動詳細操作見液阻啟動裝置調試說明。
七、安裝、調試與維修
1、安裝程序
(1)基礎
按照開關柜安裝布置圖進行設計和施工,基礎應平整。
(2)安裝程序及注意事項
① 將開關柜按排列順序放置在基礎上,調整好成組開關柜的直線度、垂直線、水平度,然后用M12螺栓或用電焊方法將開關柜堅固在基礎槽鋼上。
② 用M12×30螺栓進行柜間連結。
③ 安裝主母線,打開母線室頂蓋板進行安裝,安裝好后緊固頂蓋板,連接母線時接觸面應平整、無污物,有污物時應除凈,涂中性凡士林油?!?/span>
④ 安裝一次電纜,電纜頭制作完后,將電纜頭固定在支架上,電纜與母線接觸面應平整,接觸面上涂中性凡士林油后即可連接,并緊固之,電纜施工完后應用隔板將電纜室與電纜溝封隔。
⑤ 連接柜間按地母線,使沿開關柜排列方向連成一體,檢查工作接地和保護接地是否有遺漏,接地回路是否連續導通,工作接地電阻應不大于1000µΩ,保護接地電阻不大于4Ω;
⑥ 安裝二次回路電纜,電纜由機構左側底穿入,順側壁進入繼電器室,分接到相應的端子排上,施工時,應注意電纜號,端子號不要漏穿或穿錯,二次電纜施工完后,注意勿忘封蓋電纜孔。
2、驗收試驗及投入運行前準備工作
① 根據訂貨資料查對柜內安裝的電氣元件型號,規格是否相符;
② 檢查緊固件是否有松動,發現有松動的應予擰緊;
③ 檢查母線連接處、接觸是否嚴密,如有接觸不良,應進行修理;
④ 手動操作隔離開關、真空接觸器或斷路器、機械聯鎖程序等3-5次,應靈活無卡住現象,且應動作準確,程序無誤;
⑤ 檢查真空接觸器或斷路器、隔離開關的機械特性,是否符合其本身規定的要求;
⑥ 檢查二次接線是否符合圖紙要求,在主電路不通電情況下對二次
回路通電進行動作試驗,應符合二次接線圖的要求;
⑦ 主回路電阻測量。因本開關柜方案多,各相電阻值尚待確定,暫定測量部位為真空接觸器、斷路器和電氣連接端子不超過其標準規定值,電氣連接端子應不大于1μΩ,測量方法采用直流壓降法,通以100A直流電流,測其電壓降;
⑧ 二次回路絕緣強度試驗。在導體與外殼之間,施加交流50HZ,電壓220V,歷時1min,應無擊穿放電現象,二次回路中有電子器件部份,試驗電壓由制造廠與用戶商定;
⑨ 主回路工頻絕緣電壓試驗。相對地和相間,施加交流50HZ,根據開關柜的額定電壓,按GB311-1~6規定值的85%,歷時1min,應無擊穿閃絡現象。
3、維護與檢修
(1)開關柜投入運行后,監視和維護工作如下:
① 觀察主母線和電氣連接處母線,如發現母線過熱變色應進行檢修;
② 觀察照明、控制、信號電源是否正常供電;
③ 記錄真空接觸器或斷路器的動作次數。
(2)檢修
開關柜檢修、有故障檢修和定期檢修,故障檢修是防止故障運行和事故擴大,在發現故障出現或斷定即將出現時,立即對故障部位進行檢修,及時排除故障。定期檢修,按運行規定按時進行,檢修內容如下:
① 清掃各部位塵土,特別是絕緣表面的塵土;
② 檢修程序鎖和機械連鎖,動作保持靈活可靠,程序正確;
③ 按真空接觸器或斷路器、隔離開關、操動機構等電器的規定進行檢修、調試;
④ 檢查電器接觸部位,接觸情況是否良好,檢測接地回路,保持連續導通;
⑤ 緊固各螺釘、銷釘。
4、產品的運行、銷釘
(1) 產品經出廠檢驗合格后方可進行包裝及發運。包裝時,產品用螺栓固定在底排上,運輸過程中,只準直立放置不得倒置、傾翻、翻滾、摔下。
(2)按產品對整機、附件等進行驗收。
(3)保管
產品在安裝前,應以原包裝存放庫房中,如不能入庫房,應防止雨淋、防止受潮。不得隨意拆卸電器元件及零部件。
八、隨機文件
1、產品合格證;
2、圖紙
3、安裝使用說明書;
4、裝箱單
九、易損件、附件及備件
1、開關柜的易損件,由用戶與制造廠協商確定;
2、開關柜的附件、備件用戶從制造廠訂購。
十、訂貨須知
1、主接線方案編號及單線系統圖、排列圖;
2、二次回路接線原理圖,端子排列圖,如端子無排列圖時按制造廠規定;
3、開關柜內的電器元件的型號、規格、數量;
4、主母線、支母線的材質、規格,否則按制造廠規定供應;
5、開關柜使用在特殊環境條件,應在訂貨時提出;
6、需要附件、備件時,應提出其種類和數量。
