GLYQ 系列鼠籠型電動機液體電阻啟動柜

產品訂購查看銷售/服務網絡

GLYQ 高壓籠型液體電阻軟啟動裝置

一、裝置概述

GLYQ系列高壓籠型電機液體電阻起動裝置適用于三相交流3kV、6kV、10kV大中型高壓鼠籠交流異步電動機或同步電動機的降壓軟起動。其原理是通過改變串接于定子回路中的液體電阻的阻值，使電機的起動電壓隨電機轉差率的減小而上升。起動電流維持在額定電流的三倍左右，從而實現電動機的軟起動。

本設備的優點在于使用時對電網的沖擊小，起動成功率高，是替代電抗、自耦降壓起動的理想設備。廣泛應用于建材、冶金、化工等行業的風機、水泵、壓縮機的起動，操作簡單，使用方便可靠。

二、工作原理

液體電阻起動器，是根據電動機降壓起動理論，在電動機的定子回路中串入一適當?shù)目勺円后w電阻進行分壓，充分利用液體電阻熱容量大不會燒毀以及可調可恢復性等優良特性，通過控制系統控制傳動機構拖動電極極板運動，改變動、定極板間的距離，從而達到改變液體電阻阻值的大小，使液體電阻阻值的變化與電動機轉差率的變化同步，達到恒電流起動的目的，并使電動機均勻加速至額定轉速，縮短起動時間。當起動完成后，旁路接觸器自動投入并旁路水電阻，電動機全壓運行，從而實現無沖擊平滑軟起動。

三、性能特點

1、該裝置具有起動電流小且恒定、轉矩逐步增加的起動特性，起動性能優于電抗器起動；

2、對電網的沖擊小，保證電網可靠運行；

3、起動電流約為額定電流的1.5-3.5倍；

4、可連續起動

由于液態電阻熱容量大，可塑性強，單次起動溫升得到有效的控制，故根據工況需要，可連續起動；而且起動過程水電阻阻值變化通過極板距離及接近速度控制，可大可小，溫升影響處于次要地位，可連續起動2-3次；

5、起動過程平滑

起動運行切換無沖擊動極板的線性運動使串接水電阻阻值線性減小，從而使電動機的起動過程均勻、平滑、無級；起動完成切換瞬間，水電阻阻值趨近于零，故切換時對電網不會產生電流沖擊，對機械傳動系統不會產生機械沖擊。[若不采用動極板的線性運動改變阻值，則起動設備就不能最大限度地限制電機的起動電流，不能達到起動過程平滑無沖擊和起動性能可控可調（屬熱敏電阻），與電抗器相似，不能達到或歸類為軟起動。]起動平穩，機械應力沖擊小，有效保護電動機及傳動機械；

6、安全性：

A、保護功能：設有液位顯示、液溫顯示、起動超時、綜合報警等功能；同運行開關柜相配合具有可靠的聯鎖裝置，并設有過流、速斷、過電壓、差動、零序、欠壓等保護；

B、保障措施：水電阻箱嚴格按照國家標準進行出廠檢測和嚴格的接地及避雷保護措施；

C、主機起動結束后，極板自動復位，裝置處于零電位和待機狀態，為下次起動作好充分準備；

D、無諧波污染：本裝置的使用不會產生高次諧波，免除對電網的污染。

7、操作簡單，方便維護由于本系統主起動設備對工況及電網的環境要求不高，運行成本低；系統自身集成控制發出聯機信號，一般技術人員進行短期培訓即可自行操作維護；液態電阻的可塑性強，穩定性好，主要配液原料來源方便，維護費用相當?shù)汀?/span>

總之，從技術性、經濟性、可靠性三個方面評價，本裝置是高壓大功率電動機軟起的理想選擇。

四、技術方案

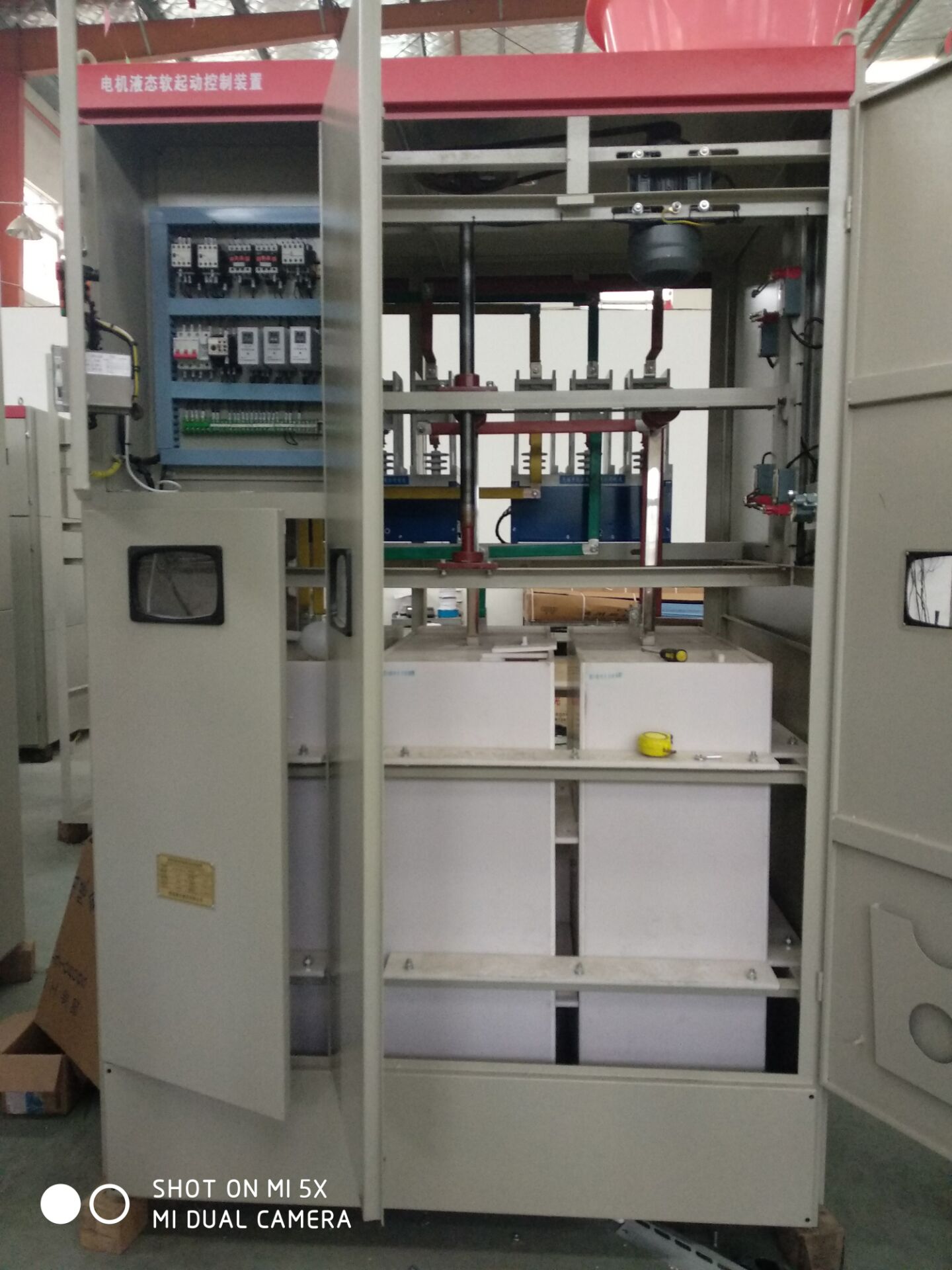

裝置組成：由柜體部分、傳動部分、液阻部分、控制部分組成。柜體部分為

框架式組合結構，表面采用酸洗噴塑處理；傳動部分采用伺服電機對極板進行控制；液阻部分采用高分子聚合材料制作而成，耐壓42KV，耐腐蝕、耐磨損、耐高溫，使用壽命長。

1、機械部分

液阻起動的機械部分主要由機箱、傳動系統、電液箱、電極板等部分構成。傳動系統主要包括伺服電機、驅動軸、驅動輪、升降架、導向軌、導向輪等。

當電機功率大于2000kW時，裝置為分體式結構，由三臺水阻柜、一臺起動副柜、三臺電液箱、三套電極板組成。

傳動系統主要包括無級變速電機、驅動軸、驅動輪、升降架、導向軌、導向輪等。

2、電氣部分

液阻起動裝置的一次線路主要由隔離開關、真空斷路器、真空接觸器、電流互感器、可調液體電阻等部分構成。

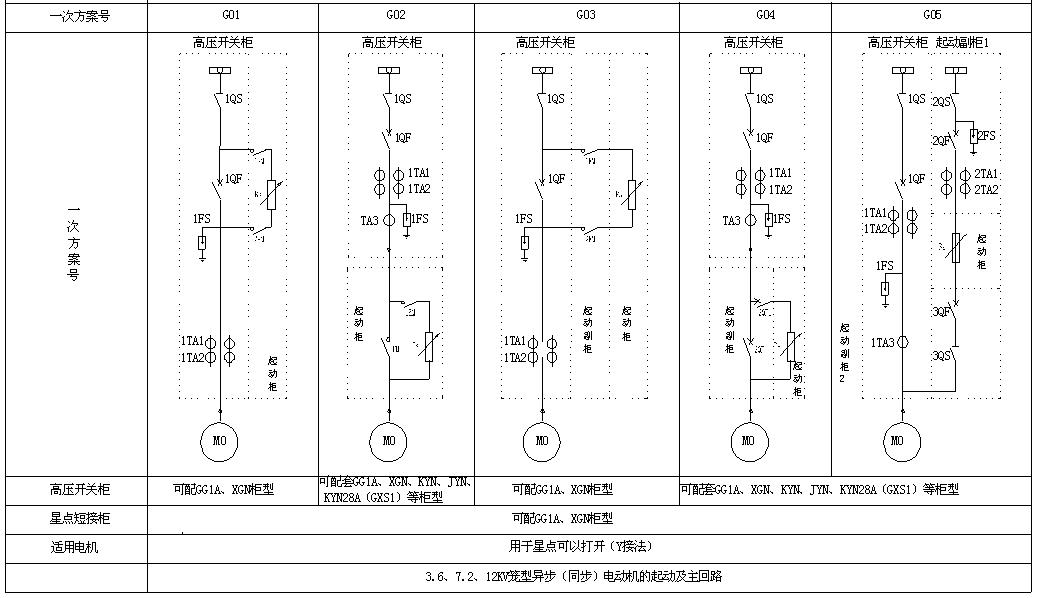

根據電機定子繞組接法（角形接法、星形接法）、星點可否打開等條件，主要有五種常用選型方案。如圖：

液阻起動裝置的二次控制線路主要有繼電器或可編程控制器兩種控制方式，根據用戶要求選型。

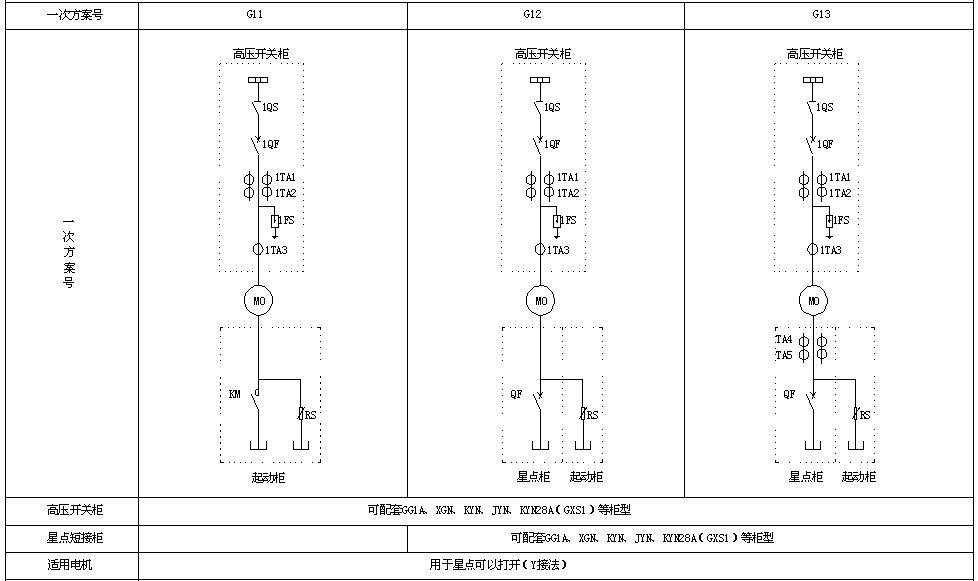

3、典型一次方案

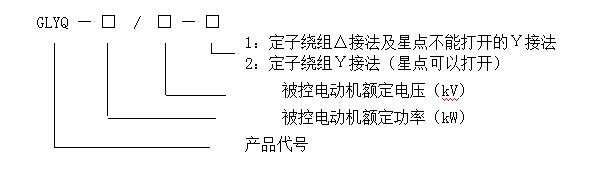

五、 型號說明

六、 使用條件

環境溫度：0℃～50℃；

相對濕度：不超過90%；

海拔高度：不超過1000米；

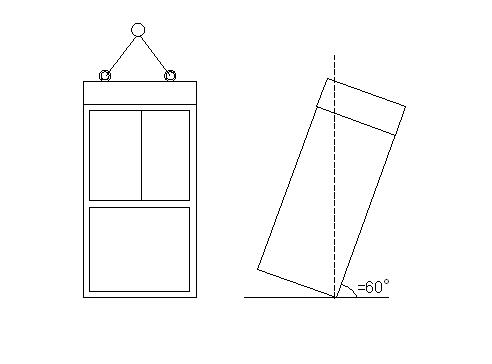

安裝地點 ：垂直傾斜度不超過25?，無火災爆炸危險、導電塵埃、腐蝕性氣體及劇烈振動。

注：若有特殊使用條件，請?jiān)谟嗀洉r(shí)注明。

七、 主要技術參數（見下表）

產 品規 格	電機 功率（kW）	起動 時間	液體正常工作溫度（℃）	對地耐壓相間耐壓（kV/min）
GLYQ—500/□—□	≤500	10～40 預整定	0～70℃	3kV 25 12 6kV 30/32 15 10kV 38/42 18
GLYQ—1000/□—□	≤1000
GLYQ—1500/□—□	≤1500
GLYQ—2000/□—□	≤2000
GLYQ—3000/□—□	≤3000	20～50 預整定
GLYQ—4000/□—□	≤4000	20～50 預整定
GLYQ—5000/□—□	≤5000	20～60 預整定
GLYQ—6000/□—□	≤6000
GLYQ—7000/□—□	≤7000
GLYQ—8000/□—□	≤8000	30～80 預整定
GLYQ—9000/□—□	≤9000
GLYQ—10000/□—□	≤10000
GLYQ—□/□—□	＞10000	根據技術要求特殊設計
