很多新入電氣行業的朋友,對高壓和低壓的概念不是很清楚,哪怕是做了很多年電氣的朋友,可能平時只接觸電氣大家族里面的一部分,對高低壓專業方面的知識接觸也不多,所以,可能在這一塊的知識并不是很系統。今天,在這里幫大家梳理一下這方面的知識,供大家參考。
一、先讓我們看看什么是高壓電器:
國際上公認的高低壓電器的分界線交流電壓是1000V(直流則為1500V)。交流1000V以上為高壓電器,1000V及以下為低壓電器。有時也把變壓器列入高壓電器。
提到高壓電器,不得不講講“盛州機電”。 湖北盛州機電設備有限公司 是一家專業從事研發,生產,銷售高,低壓成套電氣控制設備,電動機軟起動控制,節能補償控制及電氣系統控制工程的高新技術企業,盛州機電銷售的產品包括:液體電阻啟動柜|靜止式進相器|水電阻啟動柜|高壓補償裝置|XGN2-12高壓開關柜|KYN28高壓開關柜。
二、再讓我們看看什么是低壓電器:
低壓電器是一種能根據外界的信號和要求,手動或自動地接通、斷開電路,以實現對電路或非電對象的切換、控制、保護、檢測、變換和調節的元件或設備。控制電器按其工作電壓的高低,以交流1000V、直流1500V為界,可劃分為高壓控制電器和低壓控制電器兩大類??偟膩?lái)說,低壓電器可以分為配電電器和控制電器兩大類,是成套電氣設備的基本組成元件。在工業、農業、交通、國防以及人們用電過程中,大多數采用低壓供電,因此電器元件的質量將直接影響到低壓供電系統的可靠性。
通過以上的分析,大家一定看出來了,高低壓的界定是以交流1000V(直流1500V)為界限,簡單的說,交流1000V以上的是高壓,1000V以下的為低壓;直流以此類推。
三、關于高壓電器的通俗分類:
高壓電器中,一般來說按電壓等級來分,高壓又分為中壓、高壓、超高壓、特高壓。
說明:
1、高壓與低壓的分界線按IEC標準規定為1000V,而我國沒有1000V電壓等級,高壓與低壓分界線實際為3000V。
2、所謂的高壓、超高壓、特高壓并無本質區別(只是隨著電壓增高,絕緣要求、安全要求不同),只是人們的叫法不同而已,其分界線也無明確規定,只是約定俗成而已,在不同的版本里面會有所差異。

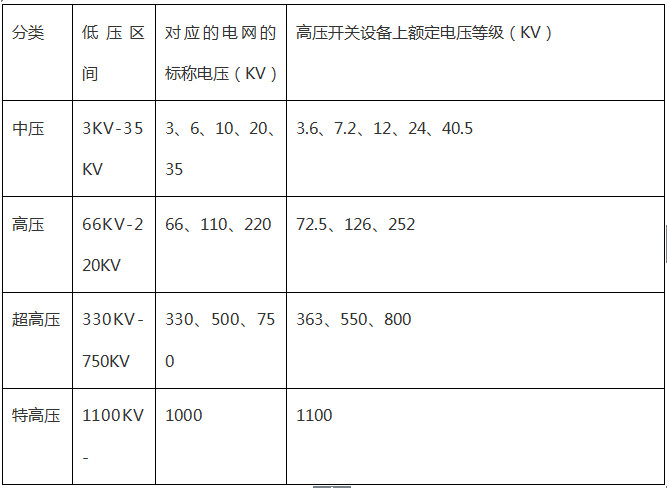

3、在上表中,大家看到了電網的標稱電壓要低于設備上的額定低壓,目的是為了保護設備的正常運轉。
在上表中提到的電網標稱電壓和設備電壓,了解如下:
1)電網的額定電壓:電網就是指整個供配電系統,包括發電廠,變電站,線路,用電側;在中國10KV,35KV是指的電網的額定電壓。
2)用電設備的額定電壓:對于我國的開關,我們?cè)O(shè)備的額定電壓是12KV,40.5KV等;意思是說12KV的用電設備(或開關)要用于10KV的電網,40.5KV的用電設備(或開關)要用于35KV的電網;因?yàn)橛秒娫O(shè)備的額定電壓要高于電網額定電壓;
目前我國常用的電壓等級:220V、380V、6kV、10kV、35kV、110kV、220kV、330kV、500kV。電力系統一般是由發電廠、輸電線路、變電所、配電線路及用電設備構成。通常將35kV及35kV以上的電壓線路稱為送電線路。10kV及其以下的電壓線路稱為配電線路。我國規定安全電壓為36V、24V、12V三種。
(來源:網絡,版權歸原作者,不代表盛州機電觀點)
